شبكة الفولاذ الملحومة: دليل الهيكل والتصميم والتطبيق

مقدمة

تعد الشبكات الفولاذية الملحومة واحدة من أكثر هياكل الأرضيات المفتوحة والوصول إليها استخدامًا على نطاق واسع في المنشآت الصناعية. يؤدي مزيجها من القضبان المتوازية والقضبان المتقاطعة الملحومة إلى إنشاء لوحة صلبة يمكن استخدامها للمنصات والممرات ومناطق الوصول إلى المعدات والميزانين وهياكل الصرف الصحي والسلالم الأنظمة والمباني الفولاذية.

على الرغم من أن الهيكل الأساسي يبدو واضحًا ومباشرًا، إلا أن الأداء الموثوق به يعتمد على عدة عوامل متصلة. يؤثر عمق شريط التحمل وسمكه، والتباعد، وامتداد الدعم الواضح، واتساق اللحام، وأبعاد اللوحة، وتكوين السطح، والتعرض البيئي، ومعالجة الحواف، وظروف التثبيت على كيفية تصرف الشبكة النهائية.

بالنسبة للمهندسين وفرق المشروع، فإن فهم كيفية بناء الشبكات الملحومة لا يقل أهمية عن فهم أبعادها. ينبغي تقييم اللوحة كجزء من النظام الهيكلي المحيط وليس كشبكة معزولة.

يشرح هذا الدليل كيفية تشكيل الشبكة الفولاذية الملحومة، وما الذي يحدد أدائها، وأين يتم استخدامها بشكل شائع، وما هي التفاصيل الفنية التي يجب مراجعتها قبل التصنيع والتركيب.

ما هو صريف الفولاذ الملحوم؟

الشبكة الفولاذية الملحومة عبارة عن لوحة هيكلية مفتوحة مصنوعة من قضبان تحمل متوازية متصلة بقضبان متقاطعة متعامدة من خلال وصلات ملحومة.

تشكل القضبان الحاملة العناصر الرئيسية الحاملة للحمل. وهي تمتد عادةً بين الدعامات الهيكلية وتقاوم الانحناء عندما يعمل الأشخاص أو المعدات أو الأحمال الأخرى على السطح.

تؤدي القضبان المتقاطعة وظيفة مختلفة. إنها تحافظ على تباعد ثابت بين أشرطة المحمل، وتثبت الشبكة، وتساعد في نقل القوى المحلية بين القضبان المجاورة.

عند التقاطعات بين هاتين المجموعتين من الأعضاء، يؤدي اللحام إلى إنشاء اتصالات دائمة تربط الشبكة معًا.

والنتيجة هي هيكل مفتوح جامد يمكن أن يوفر:

• الوصول الهيكلي
• تصريف المياه
• تهوية
• انتقال الضوء
• الرؤية من خلال الأرض
• تقليل تراكم الحطام الصغير
• التكامل مع الهياكل الفولاذية الصناعية

هذه الخصائص تجعل الشبكة الملحومة مناسبة لمجموعة واسعة من البيئات الصناعية.

كيف يتم تصنيع شبكات الفولاذ الملحومة

تبدأ عملية الإنتاج بقضبان تحمل معدة للأبعاد المطلوبة.

يتم وضع هذه الأشرطة بالتوازي مع بعضها البعض على مسافات يمكن التحكم فيها. يتم بعد ذلك وضع القضبان المتقاطعة بشكل عمودي عليها بحيث يتم تشكيل نمط الشبكة المقصود.

يربط اللحام القضبان المتقاطعة بالقضبان الحاملة عند تقاطعاتها.

المبدأ الصناعي وراء اللحام بالمقاومة الكهربائية يستخدم المقاومة الكهربائية لتوليد الحرارة حيث تلتقي المكونات المعدنية، مما يسمح للضغط والحرارة بإنشاء اتصال دائم. في تصنيع الشبكات، يساعد اللحام المتحكم فيه على تكوين علاقة صلبة بين قضبان المحمل الأولية والأعضاء المتقاطعة.

بعد تشكيل الشبكة الرئيسية، قد يشمل التصنيع الإضافي ما يلي

• القطع إلى أبعاد اللوحة
• تشطيب الحافة
• النطاقات
• الفتحات
• أشكال غير منتظمة
• التعزيز حول مناطق مختارة
• المعالجة السطحية
• فحص الأبعاد

يؤثر اتساق كل مرحلة على دقة الأبعاد واستقرار اللوحة النهائية.

لماذا تعتبر قضبان التحمل أهم الأعضاء الهيكلية

تحدد قضبان المحمل الكثير من السلوك الهيكلي للشبكة الفولاذية الملحومة.

إنها تعمل في اتجاه الامتداد الأساسي وتنقل الأحمال إلى العوارض أو الإطارات أو الحواف الداعمة أسفل اللوحة.

ثلاث خصائص شريط تحمل تستحق اهتمامًا خاصًا:

تحمل عمق الشريط

يؤثر العمق على مقاومة الانحناء.

يوفر القسم الأعمق عمومًا مقاومة انحناء أكبر من القسم الضحل الذي يتمتع بخصائص مماثلة.

سمك شريط التحمل

يساهم السُمك في الصلابة والخصائص الهيكلية لقضيب المحمل.

تحمل شريط التباعد

يحدد التباعد عدد الأشرطة الأساسية التي تم وضعها عبر عرض لوحة معين.

لا ينبغي تقييم هذه المعلمات بشكل منفصل عن النطاق الواضح.

قد يعمل تكوين معين لقضيب المحمل بشكل فعال عبر دعامات متقاربة ولكنه يتصرف بشكل مختلف عندما تزيد المسافة غير المدعومة.

يمكن دمج المعلومات الفنية التي تغطي أبعاد شريط المحمل، والتباعد، وتكوين اللوحة، واللحام، ودرجات التحميل من خلال نطاق أوسع متطلبات مواصفات شبكات الصلب عند تحديد لوحة ملحومة.

دور القضبان المتقاطعة

تعتبر القضبان المتقاطعة ضرورية لاستقرار الشبكة الملحومة، على الرغم من أنها ليست عادةً الأعضاء الممتدة الأساسية.

وتشمل وظائفهم:

• الحفاظ على تباعد شريط التحمل
• استقرار الشبكة
• ربط قضبان المحامل المجاورة
• دعم توزيع الأحمال المحلية
• الحفاظ على هندسة اللوحة

يؤثر تباعد القضبان المتقاطعة أيضًا على شكل وأبعاد الفتحات الموجودة في الشبكة.

يمكن أن يؤثر هذا على:

• تفاعل الأحذية
• حركة العجلات الصغيرة
• تصريف المياه
• ممر الحطام
• منطقة مفتوحة
• صلابة اللوحة العامة

ولذلك ينبغي تحديد تكوين الشريط المتقاطع مع ترتيب شريط المحمل.

لا ينبغي تدوير اللوحة بشكل عرضي أثناء التثبيت لمجرد أن أبعادها الخارجية لا تزال تناسب الفتحة الهيكلية. تؤدي قضبان المحامل والقضبان المتقاطعة أدوارًا مختلفة، لذا فإن الاتجاه مهم.

لماذا جودة اللحام مهمة

تحافظ التقاطعات الملحومة على العلاقة بين القضبان الحاملة والقضبان المتقاطعة.

يساعد اللحام المتسق في الحفاظ على هندسة اللوحة والاستقرار الهيكلي أثناء المناولة والتركيب والاستخدام.

ولذلك ينبغي تقييم جودة التصنيع من خلال عدة خصائص

يجب أن تحتوي اللوحة على شبكة منتظمة ذات اتصالات مستقرة بدلاً من المناطق المعزولة حيث تتحرك القضبان المتقاطعة بشكل مستقل.

يجب أن يؤكد الفحص أيضًا أن التصنيع لم يخلق تشويهًا كبيرًا قد يؤثر على التثبيت.

صريف الفولاذ الملحوم مقابل صريف مغلق بالضغط

يمكن أن تبدو الشبكات الملحومة والمقفلة بالضغط متشابهة من مسافة بعيدة لأن كلاهما ينشئ ألواح شبكة مفتوحة من قضبان متقاطعة.

طرق التصنيع الخاصة بهم مختلفة.

تستخدم الشبكة الملحومة وصلات ملحومة بين قضبان المحمل والقضبان المتقاطعة. تعتمد الشبكة المقفلة بالضغط على القضبان المضغوطة ميكانيكيًا والمقفلة معًا.

يعتمد النوع المناسب على المتطلبات الهيكلية والبصرية والأبعاد والبيئية للتطبيق.

لا ينبغي اختيار أي من طريقتي التصنيع من المظهر وحده.

كيف يؤثر الامتداد الشفاف على شبكة الفولاذ الملحومة

الامتداد الواضح هو المسافة غير المدعومة بين الأعضاء الهيكلية التي تحمل الشبكة.

إنها واحدة من أهم القيم في اختيار الشبكة.

مع زيادة الامتداد الواضح، يصبح الانحناء والانحراف أكثر أهمية بشكل عام في ظل نفس ظروف التحميل.

وهذا يعني أنه لا ينبغي استخدام نفس تكوين الشبكة الملحومة تلقائيًا عبر مسافات دعم مختلفة.

يجب أن تحدد رسومات المشروع:

• مواقع الدعم
• مسافة واضحة بين الدعامات
• تحمل اتجاه الشريط
• مفاصل اللوحة
• فتحات المعدات
• يدعم الحافة

يجب أن تمتد قضبان المحمل عادةً مباشرة بين الأعضاء الداعمين المقصودين.

لا ينبغي الخلط بين الطول الإجمالي للوحة والامتداد الواضح. قد تمتد اللوحة إلى ما هو أبعد من خطي الدعم، مما يجعل طولها المادي أكبر من المسافة الهيكلية غير المدعومة.

نوع الحمل وأداء الشبكة الملحومة

تتفاعل الأحمال المختلفة مع الشبكة بطرق مختلفة.

لا يخلق الحمل الموزع الواسع نفس الحالة الهيكلية مثل قدم أو عجلة الآلة الضيقة.

تتضمن فئات التحميل النموذجية ما يلي:

تحميل المشاة

عادةً ما يقوم الأشخاص الذين يمشون أو يقفون على منصة بإنشاء أحمال موضعية نسبيًا تتحرك عبر السطح.

التحميل الموزع

يمكن للمواد المنتشرة عبر مساحة أكبر أن تخلق حالة تحميل أكثر اتساقًا.

التحميل المركز

تطبق أقدام المعدات أو المكونات الهيكلية أو دعامات الآلات الموضعية القوة على مناطق صغيرة نسبيًا.

تحميل العجلة

تقوم العربات والمعدات المتنقلة بإنشاء أحمال مركزة متحركة قد تشغل في البداية عددًا محدودًا فقط من قضبان المحامل.

التحميل المتكرر

يمكن لطرق الوصول الصناعية المستخدمة بشكل متكرر أن تعرض نفس أجزاء الشبكة للتحميل المتكرر.

يجب أن تعكس مواصفات الشبكة حالة التشغيل الفعلية بدلاً من الاعتماد على وصف عام واحد للحمل.

الانحراف مهم أيضا

والقدرة الهيكلية ليست الاعتبار الوحيد.

قد تظل لوحة الشبكة الملحومة مستقرة من الناحية الهيكلية بينما تظل منحنية أكثر مما هو مرغوب فيه للتطبيق.

الانحراف المفرط يمكن أن يؤثر على:

• راحة المشي
• حركة المعدات
• مفاصل اللوحة
• استقرار المنصة المدرك
• إصلاح الأداء

يمكن أن تكون الممرات المرتفعة ومنصات الصيانة حساسة بشكل خاص للحركة الملحوظة.

لهذا السبب، يجب أن يوفر تكوين شريط المحمل وتباعد الدعم توازنًا مناسبًا بين المقاومة الهيكلية وصلابة الخدمة.

شبكات الصلب الملحومة للمنصات الصناعية

تعد المنصات الصناعية أحد التطبيقات الرئيسية للشبكات الملحومة.

يوفر الهيكل المفتوح سطحًا للمشي مع السماح للتهوية والضوء والسوائل بالتحرك عبر المنصة.

يجب أن ينسق تصميم المنصة:

• تباعد الشعاع الهيكلي
• تحمل اتجاه الشريط
• مواقف المعدات
• طرق المشي
• فتحات الدرج
• اختراق الأنابيب
• أقسام قابلة للإزالة
• تصريف المياه
• تحديد النقاط

في حالة وجود الآلات، يجب تحديد نقاط دعم المعدات قبل الانتهاء من تخطيط اللوحة.

قد تتطلب الآلات الثقيلة إطارًا هيكليًا مخصصًا بدلاً من الاعتماد مباشرة على سطح الشبكة.

ثم توفر الشبكة إمكانية الوصول المحيطة للفحص والصيانة.

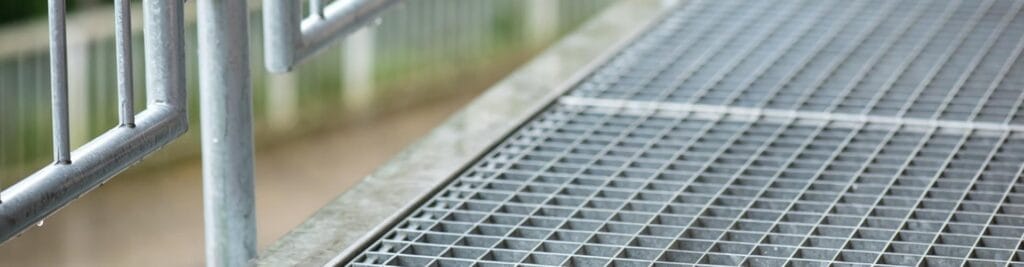

شبكة فولاذية ملحومة للممرات

تتطلب الممرات الصناعية وصولاً مستقرًا ومستمرًا بين الأجزاء المختلفة للمنشأة.

يمكن أن تكون الشبكة الملحومة مفيدة بشكل خاص عندما يكون الصرف وتدفق الهواء مهمين.

يجب أن يأخذ تصميم الممشى بعين الاعتبار:

• عرض المشي
• مدى الدعم
• مفاصل اللوحة
• تحمل اتجاه الشريط
• تكوين السطح
• التعرض البيئي
• المعدات ذات العجلات الصغيرة
• اصلاح

عندما تتحرك العربات عبر الممشى، يجب مراجعة أبعاد الفتح وعرض العجلة معًا.

يجب أيضًا أن تظل مفاصل اللوحة مستقرة حتى لا تؤدي حركة المرور المتكررة إلى حركة غير مرغوب فيها.

شبكة فولاذية ملحومة للوصول إلى المعدات

غالبًا ما تتطلب الآلات الصناعية وصولاً مرتفعًا للفحص أو التشحيم أو التنظيف أو التعديل أو استبدال المكونات.

يمكن أن يؤدي الشبكة إلى إنشاء مناطق عمل حول الآلات دون إحاطة المساحة الموجودة بالأسفل بالكامل.

قد تحتاج منصات الوصول إلى المعدات إلى:

• أشكال لوحة غير منتظمة
• قواطع الأنابيب
• لوحات قابلة للإزالة
• وصول الصمام
• نطاقات الحافة المحلية
• دعم إضافي

وينبغي تنسيق هذه الميزات قبل التصنيع.

Senfa قدرات تصنيع شبكية مخصصة تشمل مراجعة الرسم، والقطع، وتشذيب الحواف، والتشكيل، والتجميع الهيكلي، والتحكم في الأبعاد، وفحص اللحام، ومعالجة الأسطح لظروف المشروع غير القياسية.

يعد هذا النوع من التخطيط مفيدًا بشكل خاص عندما لا يمكن وضع الألواح المستطيلة العادية حول الآلات أو المكونات الهيكلية.

شبكة فولاذية ملحومة لمناطق الصرف

يسمح الشبكة المفتوحة للسوائل بالتحرك عبر السطح إلى القنوات أو مناطق الصرف الموجودة بالأسفل.

وهذا يجعل الشبكة الملحومة مناسبة للأرضيات الصناعية وأنظمة الخنادق ومناطق المعالجة والهياكل الخارجية.

ومع ذلك، يعتمد الصرف الفعال على أكثر من فتحات اللوحة.

ينبغي النظر في مسار الصرف الكامل:

السطح → الشبكة → القناة → المخرج.

يمكن أن يؤدي الحطام أو الرواسب أو الأوراق أو بقايا العملية إلى تقليل الصرف الفعال إذا لم يتم الحفاظ على الفتحات أو القنوات.

يجب أيضًا أن يظل إطار الدعم المحيط مستقرًا لأن ألواح الصرف تتعرض في كثير من الأحيان لحركة متكررة للمشاة أو المعدات.

صريف ملحوم عادي ومسنن

يمكن أن تستخدم الشبكة الملحومة مقاطع مختلفة لقضيب المحمل العلوي.

توفر القضبان ذات المحامل العادية سطحًا علويًا مسطحًا نسبيًا ويمكن أن تكون مناسبة للعديد من البيئات الصناعية الخاضعة للرقابة.

تشتمل القضبان المسننة على شقوق على طول حافتها العلوية، مما يخلق ميزات اتصال سطحية إضافية.

Serrated configurations may be useful in environments exposed to:

• ماء
• زيت
• طين
• بقايا العملية
• الطقس في الهواء الطلق

However, surface profile and structural performance should be treated as separate considerations.

Serrations do not automatically increase structural capacity.

Likewise, a structurally strong panel does not automatically provide suitable traction in a contaminated environment.

Both requirements should be reviewed independently.

الظروف المادية والبيئية

Welded grating can operate in a wide range of industrial environments.

Material and surface protection should reflect the actual exposure conditions.

وتشمل العوامل الهامة ما يلي:

• Indoor or outdoor use
• رطوبة
• مطر
• الملوثات الصناعية
• التعرض للكلوريد
• Cleaning processes
• درجة حرارة
• الرطوبة الدائمة

Carbon steel is widely used for general industrial grating.

Where additional corrosion protection is required, an appropriate protective finish may be applied after the main fabrication steps are completed.

The fabrication sequence matters because cutting or welding after final surface treatment can affect protected areas.

Major panel shaping and edge work should therefore be coordinated with the finishing process.

ربط الحافة واستقرار اللوحة

Panel edges may require banding depending on the layout and fabrication requirements.

Banding can help:

• Finish open bearing bar ends
• Define panel boundaries
• Stabilize shaped edges
• Finish openings
• Support practical handling

However, banding should not be confused with structural support.

A large cutout that removes several bearing bars may still require an additional structural member beneath the panel.

The location of cutouts relative to support beams should therefore be evaluated before fabrication.

القواطع حول الأنابيب والمعدات

Industrial platforms rarely consist entirely of uninterrupted rectangles.

Pipes, columns, valves, equipment bases, cable systems, and structural braces frequently pass through the grating.

Accurate drawings should identify:

• أبعاد الافتتاح
• Opening location
• تحمل اتجاه الشريط
• Nearby structural supports
• علاج الحافة
• أقسام قابلة للإزالة

Field cutting should be minimized where practical because removing bearing bars can change the original load path.

Planning the opening during fabrication makes it easier to coordinate edge finishing and surrounding support.

أبعاد اللوحة والتخطيط

Overall panel dimensions should correspond with the structural framing.

Very large panels can reduce the number of joints but may become difficult to handle or remove.

Very small panels increase the number of joints and fixing points.

A practical panel layout balances:

• الدعم الهيكلي
• تثبيت
• التعامل
• الوصول إلى الصيانة
• Equipment layout
• المناطق القابلة للإزالة

Panel joints should preferably correspond with appropriate support locations.

Identification marks can also help installation teams position irregular or similar-looking panels correctly.

اتجاه شريط التحمل أثناء التثبيت

Bearing bar direction must remain consistent with the structural layout.

Bearing bars normally span from one support to another. Cross bars stabilize the grid but are not intended to replace the primary spanning members.

If a rectangular panel is rotated, it may still fit physically while no longer matching the intended load path.

Installation drawings should therefore show bearing bar direction clearly.

This becomes particularly important on large platforms containing many panels with similar outside dimensions.

تثبيت الشبكة الملحومة على الهيكل الداعم

The grating should remain stable during normal use.

Appropriate clips, fasteners, or suitable permanent attachments may be used depending on the project.

يجب أن تعكس طريقة التثبيت ما يلي

• اهتزاز
• حركة السير
• Mobile equipment
• التعرض البيئي
• الوصول إلى الصيانة
• إمكانية إزالة اللوحة

A maintenance panel may need to be removed periodically, making accessible mechanical fixing useful.

Other panels may remain in place for extended periods.

Fixing locations should be coordinated with the structural supports rather than placed without reference to the underlying frame.

دقة التصنيع

Dimensional consistency becomes increasingly important as the number of panels increases.

A small variation repeated across a large platform can create alignment problems at the opposite edge.

Fabrication control should therefore include:

• أبعاد اللوحة
• تباعد الشريط
• Grid alignment
• Diagonal consistency
• أبعاد الافتتاح
• حالة الحافة
• اتساق اللحام

Structural steel itself may also include practical fabrication and erection tolerances.

The panel layout should allow reasonable installation clearance while avoiding excessive gaps.

فحص شبكات الصلب الملحومة

Inspection can be divided into several stages.

قبل المعالجة السطحية

مراجعة:

• Overall dimensions
• Grid alignment
• Weld condition
• القواطع
• علاج الحافة
• Panel identification

قبل التثبيت

يؤكد:

• Panel location
• تحمل اتجاه الشريط
• Support spacing
• حالة السطح
• ترتيب التثبيت

بعد التثبيت

Check:

• دعم الاتصال
• استقرار اللوحة
• المثبتات
• Joint alignment
• القواطع
• تصريف المياه
• Removable access

Inspection should focus on whether the panel matches the intended structure and application rather than only on appearance.

صيانة شبكات الصلب الملحومة

Open-grid flooring generally allows debris and liquid to pass through, but industrial conditions can still create accumulation around supports and connections.

Periodic inspection should review:

• مثبتات فضفاضة
• حركة اللوحة
• قضبان تحمل تالفة
• Cross bar condition
• تآكل
• الفتحات المسدودة
• حالة الدعم
• Altered equipment interfaces

Areas close to vibrating machinery or repeated wheel routes may deserve additional attention.

Any removed maintenance panels should be returned to their original location and orientation after access work is completed.

أخطاء اختيار شبكة الفولاذ الملحومة الشائعة

A common mistake is assuming that every welded panel with similar outside dimensions performs the same way.

Internal bar dimensions and spacing can produce very different structural characteristics.

وتشمل المشاكل المتكررة الأخرى ما يلي:

• تجاهل المدى الواضح
• اتجاه شريط التحمل غير صحيح
• ظروف تحميل غير محددة
• قواطع غير مدعومة
• Inadequate panel edge support
• Poor drainage planning
• Unstable fixings
• Oversized panels that complicate maintenance
• Surface profile selected without considering actual conditions
• Field modifications that interrupt bearing bars

Most of these issues can be reduced when structural, fabrication, and installation requirements are coordinated early.

المعلومات المطلوبة قبل تعريف شبكة الفولاذ الملحومة

A technical review should normally include the following information:

Accurate drawings make these factors easier to evaluate together.

خاتمة

Welded steel grating combines bearing bars and welded cross bars to create a rigid open-grid structure suitable for platforms, walkways, equipment access areas, drainage systems, and other industrial applications.

Its performance depends on much more than the welded connection itself. Bearing bar dimensions, bar spacing, clear span, load conditions, cross bar configuration, panel layout, material protection, cutouts, supports, and installation all contribute to the finished system.

The most reliable approach begins with the application and supporting structure. Once span, loading, traffic, environment, and equipment locations are understood, the panel configuration can be developed around those conditions.

Coordinating welding, fabrication, structural support, and installation from the beginning helps create a grating system that remains stable, practical, and suitable for long-term industrial use.

الأسئلة الشائعة
